Tvirtinimo būdai

Mūsų Hall sistema siūlo keletą pritvirtinimo alternatyvų, kurias galima naudoti tvirtintis prie plieninių, betoninių ir klijuotos medienos konstrukcijų. Jungiamųjų komponentų pritvirtinimas atliekamas arba sijos viduryje, arba šone, tarp dviejų kolonų, išdėstant juos arti vienas kito. Pavyzdžiui į medinę siją įsigręžiant tiesiai, arba naudoti jungtį tinkamą sujungti su instaliuota įvore. Laikikliai gali būti tvirtinami taip pat ir varžtais, ypač jei juos vėliau reikia pašalinti, arba priešingai, gali būti įvirinami į numatytą vietą, kad ateityje būtų galima juos naudoti kaip nuolatinius, atliekant stogų ar fasadų priežiūrą.

GAMINIAI
• Įdėtinės detalės
• Privirinama veržlė
• Strypas 20 kompl.

Šachtos kronšteinas

Šachtos kronšteinas

Šachtos kronšteinas

• Laikiklis, su kuriuo galima uždengti angas perdangose ir šachtose.
• Kronšteinas su privirinta smeige.
• Maksimali apkrova 1 000 kg.
• Svoris 1,4 kg.

Gaminio Nr. 930089

Produkto lapas

shaft_platform_safetyrespect_5774

compression post 2,2-3,5m

Teleskopinis statramstis 2,2-3,5 m

compression post 2,2-3,5m

• Montavimas be įrankių.
• Reguliuojamas ilgis 2,2-3,5 m.
• Tempimo apkrova (FT) 100-150 kg.
• Tinka įvairiems atitvarų laikikliams.
• Karštai cinkuotas.
• Svoris 10,5 kg.

Gaminio Nr. 919030

Produkto lapas

Teleskopinis statramstis, reguliuojamas ilgis. Apsaugos nuo kritimo

Teleskopinis statramstis, reguliuojamas ilgis. Apsaugos nuo kritimo

Teleskopinis statramstis, reguliuojamas ilgis. Apsaugos nuo kritimo

Installing compression posts and safety barriers with Scissorsafe personal fall protection system

Installing compression posts and safety barriers with Scissorsafe personal fall protection system

Teleskopinis statramstis 2,2-3,5 mcompression post with frame barrier holdercompression post installation

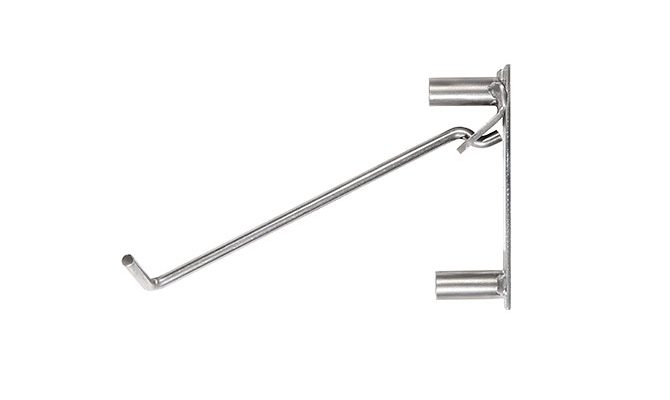

Įbetonuojamas kronšteino laikiklis 120 mm

• Montuojamas klojinių viduje prie surenkamų perdangos plokščių konstrukcijos sienelės.
• M12, atstumas tarp tvirtinimo centrų 120 mm.

Gaminio Nr. 911112

Produkto lapas

Surenkamų betono konstrukcijų įdėtinės detalės – Technine informacija

Edge protection on slab edge formwork

Edge protection on slab edge formwork

Ilgi atstumai tarp atramų

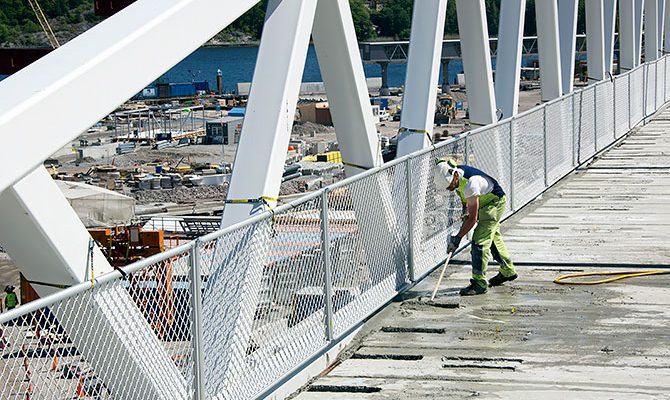

hall_system_safetyrespect_0035

Naudodantis turimomis atramomis / kolonomis, ar kitais statinio konstrukcijos elementais, atitvarų sistemą galima tvirtinti prie jų, kad darbo užduotys ant perdangos būtų atliktos be trikdžių ir efektyviai. Kraštų apsauga bus pakabinta ant atramų / kolonų virš darbinio paviršiaus tinkamame aukštyje, atsižvelgiant į numatytus darbus. SafetyRespect Tinkliniai Atitvarai ALU 3 M sujungti į vientisą sistemą gali uždengti didelius tarpatramius ir tai suteikia galimybę montuoti juos tarp kolonų. Atitvarai sujungiami į vientisą sistemą jungiamaisiais kaiščiais arba vamzdžių movomis, nenaudojant jokių jungčių ant perdangos. Tinklinius Atitvarus galima pakelti į tokį aukštį, kad jie sukurtų visiškai laisvą darbo vietą, reikalingą klojant naują paviršiaus sluoksnį, liejant betoną ir pan.

GAMINIAI
• Atitvaras alu 3 m
• Jungiamasis kaištis
• Tvirtinimo elementas
• Vamzdinė mova

hall_system_safetyrespect_0025

Apkabos ant balkonų kraštų

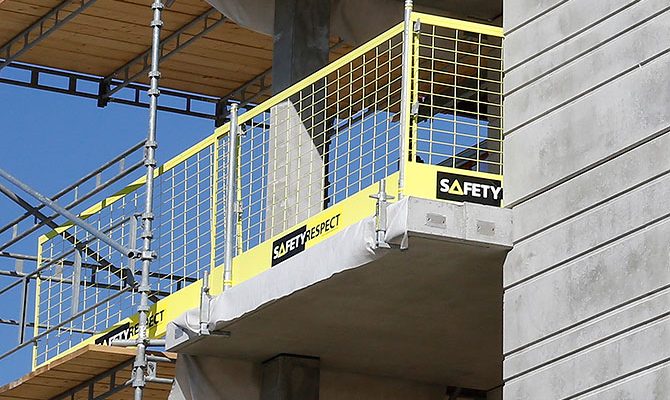

clamp_300_bracket_safetyrespect_5639c

Apkabos 300 gali būti montuojamos ant balkonų plokštės kaip kraštų apsaugos sistemos laikikliai. Ši apkaba tinka iki 300 mm storio balkono plokštei ir turi integruotą laikiklį statramsčiui 1,3 M. Priklausomai nuo balkono matmenų, ant statramsčių sumontuojami atitvarai 2,6, 1,3 arba 1,95.

GAMINIAI
• Apkaba 300
• Statramstis 1,3 m
• Atitvaras 1,3, 1,95, 2,6

clamp_300_safetyrespect_2

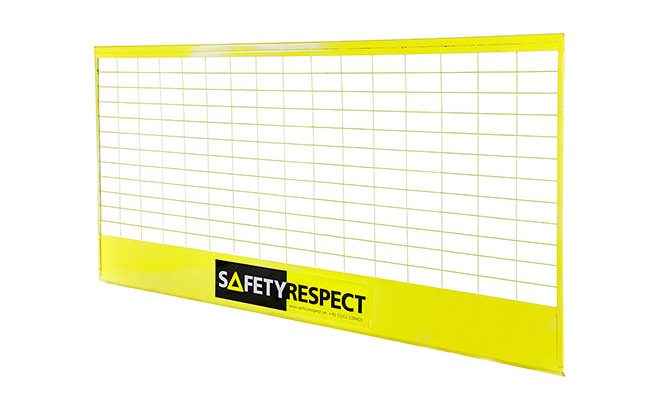

Atitvaras 2,6

• Galima lengvai pakelti ir nuleisti ant statramsčių.
• Cinkuotas ir dažytas milteliniu būdu.
• Stabili rėmo konstrukcija.
• Integruota 260 mm aukščio bortinė lenta.
• Svoris 19,7 kg.
• Atitvarų padėkle pristatoma 35 vnt.

Gaminio Nr. 913111

Produkto lapas

post_1-3_safetyrespect_8

collective edge protection house construcion

Temporary edge protection on steel beams

Installation collective fall protection SafetyRespect

concrete_slab_edges_safetyrespect_0136

installation_safetyrespect_9872

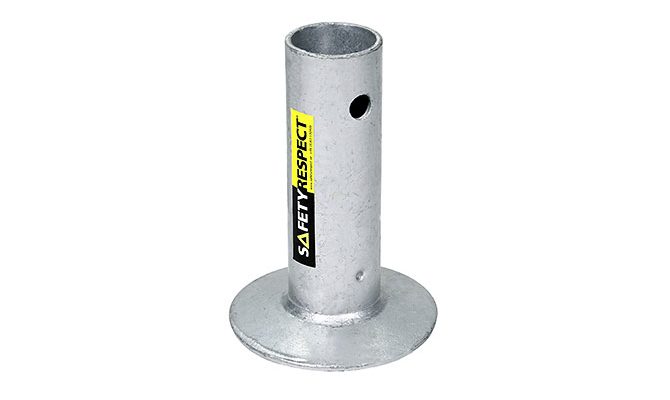

Statramsčio padas

• Integruotas statramsčio užraktas.
• Galimybė naudoti kelių tipų varžtus.
• Karštai cinkuotas.
• Apsauga nuo užliejimo Gam. Nr. 911109.
• Svoris 1,0 kg
• Padėkle – dėžėje pristatoma 150 vnt.

Gaminio Nr. 912110

Produkto lapas

Edge protection stairs

Armuoti konstruktyvo elementai

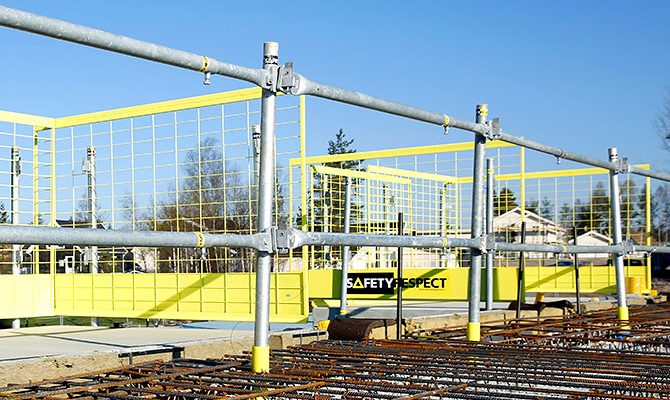

precast_socket_safetyrespect_5330c

Įliejamos kapsulės, kurios jau yra įmontuojamos į surenkamus armuotus konstruktyvo elementus gelžbetonio gamykloje, suteikia galimybę greitai ir saugiai sumontuoti kraštų apsaugos sistemą. Įliejama kapsulė turi integruotą statramsčio užraktą ir yra įmontuojama į gamykloje ruošiamus elementus. Apsauga nuo užliejimo ant kapsulės uždedama reikalingame aukštyje, kad jos viršus būtų aukščiau liejamo betono lygmens. Statramsčiai 1,3 m ir atitvarai 2,6 sumontuojami, arba prieš užkeliant konstruktyvo elementą į numatytą vietą, arba po užkėlimo. Liejant betoną atitvarai gali būti pakelti į norimą aukštį, neatsisakant kolektyvinės saugos funkcijos ir nenaudojant jokių įrankių. Šie gaminiai yra išbandyti remiantis EN13374 ir atitinka matmenų reikalavimus, nurodytus Euro Code standartuose.

Konstrukcijose su surenkamaisiais perdangos Filigran tipo plokščių elementais statramsčio laikiklis gali būti montuojamas prie Filigran plokštės rėmo krašto prisukant jį prie iš anksto įnstaliuoto dviejų sriegių laikiklio. Tarp surenkamų gelžbetonio konstrukcijų gamintojų ir SafetyRespect techninio skyriaus vyksta nuolatinis dialogas dėl kraštų apsaugos sprendimų, dėl įmontuojamų laikiklių padėties ir kitais aktualiai techniniais klausimais.

GAMINIAI
• Įliejamos kapsulė
• Apsauga nuo užliejimo
• Statramsčio laikiklis
• Įbetonuojamas kronšteino laikiklis
• Statramstis 1,3 m
• Atitvaras 1,3, 1,95, 2,6
• Rėminis atitvaras 1,3, 1,95, 2,6
• Rėmininio atitvaro laikiklis
• Reguliuojami turėklai

precast_socket_safetyrespect_5344c

precast_socket_safetyrespect_5344

precast_socket_safetyrespect_2082x

Frame barrier edge protection

Frame barrier edge protection

Frame barrier holder edge protection

Edge protection on frameworks edges

Edge protection on slab edge formwork

Pasirengimas montavimui

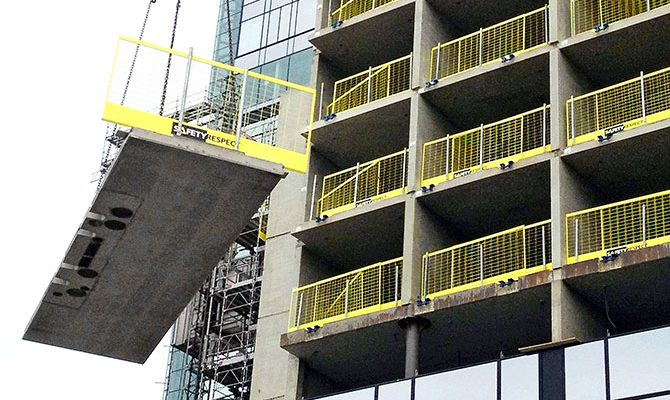

prefab_safetyrespect_1268c

Norint sukurti saugią darbo vietą ir sutaupyti laiko, kai kuriuos kraštų apsaugos komponentus galima sumontuoti ant surenkamųjų elementų prieš juos pakeliant. Pavyzdžiui, tvirtinimo komponentus, Statramsčius 1,3 M ir Atitvarus 2,6 galima sumontuoti jau sunkvežimyje, su kuriuo atgabenami surenkamieji elementai, arba ant žemės prieš pakeliant juos į surinkimo vietą. Kraštų apsauga bus įrengta jau tada, kai statinyje bus pradėtas kitas darbo etapas. Montavimas yra greitas ir saugus, o efektyviau naudojant kranus sutaupomi ir statybos kaštai.

GAMINIAI
• Statramsčio padas
• Vertikalus laikiklis
• Statramstis 1,3 m
• Atitvaras 1,3, 1,95, 2,6

prefab_safetyrespect_1266c

prefab_safetyrespect_1265c
